NI-DC PULSE 八通道噪聲與振動分析儀

產品概述

【概述】

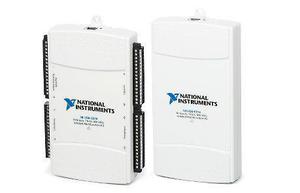

NI-DC PULSE 八通道噪聲與振動分析儀是一款基于NI多功能數據采集(DAQ)模塊量身設計的可進行高精度地噪聲與振動的測量采集分析的聲學儀器，本模塊通過USB供電無需外部電源，在高采樣率下也能保持高精度，提供了16路模擬輸入；400 kS/s采樣率；2路模擬輸出；32路數字I/O線；每通道有4個可編程輸入范圍（±0.2 V至±10 V）；數字觸發；2個計數器/定時器。其即插即用的安裝最大程度地降低了配置和設置時間，同時它能直接與螺栓端子相連，從而削減了成本并簡化了信號的連接。
同時該NI多功能數據采集(DAQ)模塊還具有新的NI信號讀寫技術，實現了USB總線上類似DMA的雙向高速數據流操作為工程技術、質量監督管理人員提供更為詳實的產品質量檢測數據操作更加簡便，也為產品的研發設計、生產工藝、質量控制提出指導性意見。

【特點】

1.測量結果：采用NI多功能數據采集(DAQ)模塊可進行高精度的數據采集，保證采集到的數據真實可靠，400KS/s采樣速率有效保證數據的高效采集；

2.平臺界面：實現了通道噪聲和振動的測量和分析結果在同一界面全面清晰的顯現，為技術分析人員提供了一個可以直觀簡潔的數據分析技術平臺；

3.檢測報告模塊：設置數據存儲時的根目錄，進行存儲時，數據將自動的存儲至該文件夾內，提供了直觀清晰的檢測報告輸出和編輯平臺，滿足了日常檢測數據采集的需求；

4.數據回放模塊：提供數據回放模塊，為廣大檢測人員提供可選擇需要進行回放的數據，進行回放分析，在最大限度上滿足了日常測試數據分析的需求；

5.數學統計模塊：用于分析信號的數學統計分析結果，可分析當前信號幀的最大值、最小值、均值、均方差和方差。

【應用范圍】家用電器、汽車及其零部件、電機、風機、機械設備等行業或相應的科研、產品質量技術監督等部門。

【參數】

硬件輸入特性：
通道數：8通道差分BNC模擬輸入
ADC分辨率：16

采樣模式：同步

輸入范圍: ±10V

激勵電流：2.0mA
采樣頻率:每通道最高400kS/s采樣速率

軟件特性：

分析功能：
數據塊大小：1、2、4、8、16、32、64、128、512、1024、2046、4096、8192、16384
采樣頻率：1Hz、2Hz、5Hz、10Hz、20Hz、50Hz、100Hz、200Hz、500Hz、1000Hz、2000Hz、5000Hz、10000Hz、20000Hz、50000Hz

主要功能：

◎實時的八通道噪聲測試分析；

◎實時的八通道振動測試分析，可進行加速度，速度和位移等測量；

◎聲壓級隨時間變化測量；

◎實時同步的八通道1/1、1/3、1/6等倍頻程譜分析；

◎實時同步的八通道窄帶譜分析；

◎線性和A, B, C多種計權方式；

◎512,1024, 2048, ……,8192點的 FFT分析；

◎傳遞函數分析；

◎自功率譜分析；

◎互功率譜分析；

◎系統自動校準；

◎采樣速率:100、500、1k、10k、25k、50K、100K可選；

◎分析頻率分辨率0.1Hz；

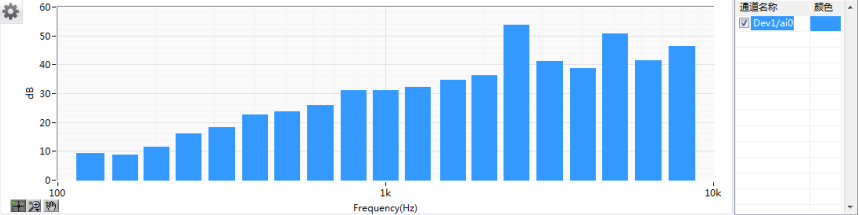

<OCT倍頻程分析模塊>
符合標準：IEC61260:1995 CLASS 1,GB/T3241-1998 1級

分析功能：1/1、1/3、1/6、1/12、1/24

計權方式：Linear、A-weighting、B-weighting、C-weighting

平均方式：線性、指數、恒誤差可選

時間加權：快檔，慢檔，用戶自定義
頻率范圍16-16000Hz

濾波方法：數字濾波器

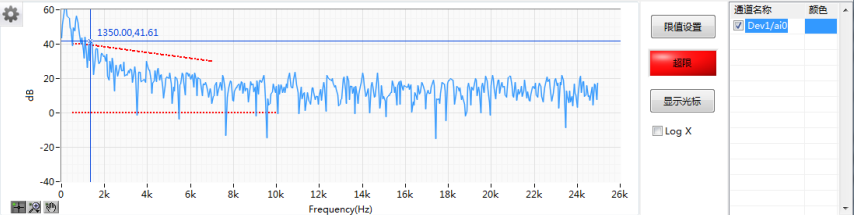

<FFT頻譜分析模塊>

頻率范圍：0到20kHz的信號進行FFT分析
窗函數：Hanning，Hamming、Flat Top、Blackman Harris等
計權方式：Linear、A-weighting、B-weighting、C-weighting
平均參數：No averaging、Vector averaging、RMS averaging、Peak hold
